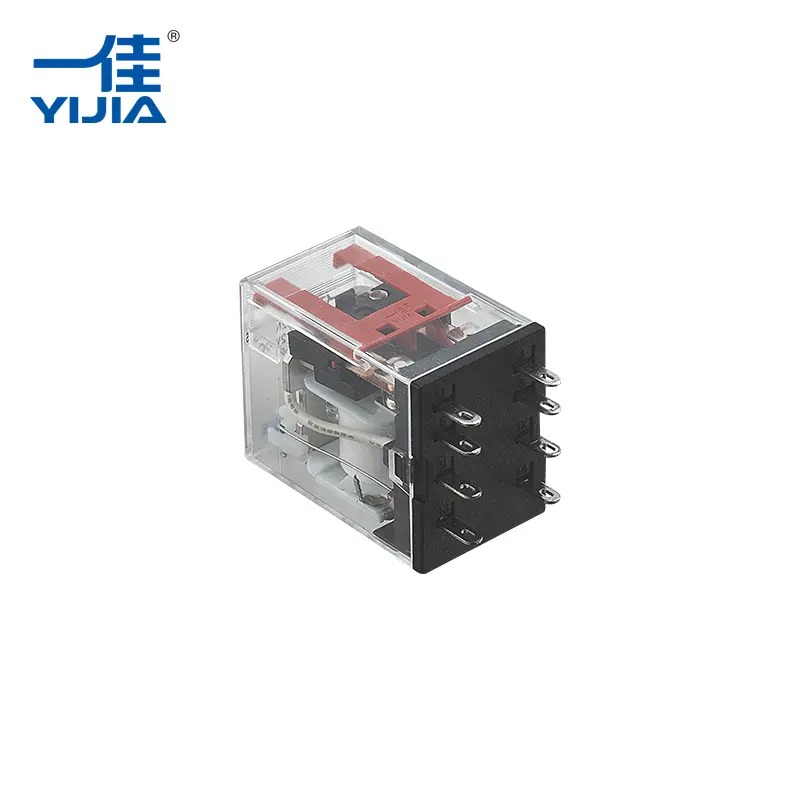

YIJIA Industrial Electrical Co., Ltd. неліктен екенін зерттейдіЭлектромагниттік релеқатты күйдегі және цифрлық коммутация технологияларының өсуіне қарамастан өнеркәсіптік басқару жүйелерінде кең таралған болып қала береді.
Өнеркәсіптік басқару жүйелері PLC, сенсорлар, айнымалы жиілікті жетектер, қашықтан бақылау және желілік контроллерлер арқылы айтарлықтай өзгерді. Дегенмен, көптеген басқару шкафтарында әлі де әдеттегі электромеханикалық релелер бар. Оларды үздіксіз пайдалану жай ғана ескі жабдықты жобалау мәселесі емес. Көптеген қолданбаларда негізгі реле құрылымы әлі де электрлік оқшаулаудың, тікелей коммутацияның және икемді тізбекті басқарудың практикалық комбинациясын қамтамасыз етеді.
Реленің негізгі функциясы өзгерген жоқ: салыстырмалы түрде аз басқару сигналы басқа тізбектегі контактілерді басқарады. Бұл бөлу контроллер мен басқарылатын жүктеме әртүрлі электрлік сипаттамаларға ие болғанда пайдалы.
Мысалы, PLC шығысы қозғалтқыш контакторын, электромагнитті, дабыл тізбегін немесе басқа жүктемені тікелей ауыстыруға арналмаған. Реле контроллер мен жүктеме арасында отыра алады, бұл қосымша коммутация интерфейсін қамтамасыз етеді.
Үш сипаттама ерекше маңызды:
Бұл сипаттамалар тіпті қоршаған басқару жүйесі жоғары автоматтандырылған кезде де релелерді пайдалы етеді.
Заманауи автоматика жабдықтары жиі төмен вольтты электронды басқару схемаларын жоғары вольтты жүктемелермен біріктіреді. Бұл тізбектер міндетті түрде тікелей қосылмай өзара әрекеттесуі керек.
Электромагниттік реле бұл бөлуді жасау үшін катушкалар мен контакт механизмін пайдаланады. Орамға қуат берілген кезде оның магнит өрісі контактілердің күйін өзгерте отырып, якорьді жылжытады.
Сондықтан басқару тізбегі жүктеме тогын контроллердің шығысы арқылы тікелей өткізбестен релені басқарады.
| Бақылау талабы | Реле функциясы |
|---|---|
| Бөлек басқару және жүктеме тізбектері | Катушкадан контактіге оқшаулауды қолданады |
| Басқа кернеу деңгейін ауыстырыңыз | Контактілер катушкалар кернеуіне тәуелсіз жұмыс істейді |
| Бірнеше тізбек жолдарын басқару | Әртүрлі контакт конфигурациялары қол жетімді |
| Физикалық ауысу күйін қамтамасыз етіңіз | Контактілер электрлік күйге көрінетіндей сәйкес келеді |
Бұл реттеу әртүрлі кернеу деңгейлері мен тізбек функциялары біріктірілген басқару шкафтарында пайдалы болып қалады.
Қатты күйдегі коммутация өте жылдам жұмысты немесе өте жоғары коммутация жиілігін қажет ететін қолданбаларда артықшылықтарға ие. Дегенмен, физикалық байланыстар көптеген кәдімгі өнеркәсіптік жүктемелер үшін пайдалы болып қалады.
Механикалық контакт анық анықталған ашық немесе жабық күйді қамтамасыз етеді. Ол сондай-ақ қажетті электр жүктемесі мен тізбек конфигурациясына сәйкес таңдалуы мүмкін.
Жалпы байланыс шаралары мыналарды қамтиды:
Бұл икемділік бір реле негізгі жұмыс принципін өзгертпестен әртүрлі басқару тапсырмаларын орындауға мүмкіндік береді.
Жабдық құрастырушылары үшін таңдау механикалық немесе электронды коммутацияның әмбебап жақсырақ екеніне қатысты емес және қай технология схемаға сәйкес келетіні туралы көбірек.
Өнеркәсіптік машиналар сирек коммутация әрекетінің бір түрін ғана талап етеді. Басқару сигналына бір тізбекті ажырату кезінде екіншісін қосу немесе бөлек басқару кірісіне күй сигналын беру қажет болуы мүмкін.
Ауыстыру контактілері бар реле бір механикалық қозғалыс арқылы ауыстырудың бұл түрін орындай алады.
Мысалы:
| Талап | Ықтимал байланыс орнату |
|---|---|
| Ток қосылған кезде тізбекті қосыңыз | Әдетте ашық |
| Ток қосылған кезде тізбекті үзіңіз | Әдетте жабық |
| Екі тізбек арасындағы тасымалдау | Ауысу |
| Бөлек басқару жолдарын қамтамасыз етіңіз | Бірнеше контактілер жинағы |
Бұл машинаның басқару панелінде және электр шкафтарында әдеттегі релелердің пайда болуының бір себебі.
Механикалық релелердің маңызды шектеулерінің бірі олардың контактілері мен қозғалатын бөліктерінің физикалық тозуы. Әрбір коммутациялық цикл якорь мен байланыс беттерінің қозғалысын қамтиды.
Салыстырмалы түрде қалыпты ауысу жиілігі бар қолданбалар үшін бұл айтарлықтай шектеулер тудырмауы мүмкін. Өте жылдам немесе үздіксіз ауысатын жабдық үшін дизайнерлер қатты күйдегі баламаларды қарастыруы мүмкін.
Сондықтан операциялық профиль маңызды.
Жүйе қажет болғанда реле орынды болуы мүмкін:
Нақты қызмет ету мерзімі жүктеме түрі, ауысу тогы, кернеу, жұмыс жиілігі, байланыс материалы және қоршаған орта жағдайлары сияқты факторларға байланысты.
Жүктемеде контактілер ашылған немесе жабылған кезде, жанасу бетіндегі электрлік жағдайлар жылуды, доғаны және материалды тасымалдауды тудыруы мүмкін. Қайталанатын ауысу бірте-бірте жанасу беттеріне әсер етеді.
Осы себепті байланыс материалы реле дизайнының маңызды бөлігі болып табылады.
Күміс негізіндегі контактілі материалдар электр өткізгіштігі мен контактілі қолданбаларға жарамдылығына байланысты электрлік коммутацияда жиі қолданылады. Тиісті материал материалдың атауына емес, электр жүктемесіне және жұмыс жағдайларына байланысты.
Байланыс өнімділігіне бірнеше факторлар әсер етеді:
| Фактор | Әсер |
|---|---|
| Ағымдағы деңгей | Контактты қыздыруға әсер етеді |
| Вольтаж | Бөлу кезінде доғаға әсер етеді |
| Жүктеме түрі | Индуктивті жүктемелер үлкен ауысу кернеуін тудыруы мүмкін |
| Ауысу жиілігі | Контактілердің қаншалықты жиі тозуын анықтайды |
| Байланыс материалы | Өткізгіштік пен тозу мінез-құлқына әсер етеді |
Бұл әсіресе ұзақ уақыт бойы қайталанатын өнеркәсіптік жабдыққа қатысты.
Оларды үздіксіз пайдаланудың тағы бір себебі - тікелей интеграция. Өнеркәсіптік басқару жүйелерінде көбінесе терминалдық блоктарды, контакторларды, автоматты ажыратқыштарды, PLC, таймерлерді және релелерді қолданатын орнатылған сым архитектурасы бар.
Реле жалпы басқару концепциясына үлкен өзгерістер енгізуді қажет етпестен аралық коммутациялық элемент ретінде орнатылуы мүмкін.
Бұл келесі жағдайларда пайдалы:
Таныс жұмыс принципі ақауларды жоюды салыстырмалы түрде тікелей етеді. Техниктер катушкалар тізбегін, контакт күйін, сымдарды және қосылған жүктемені бөлек тексере алады.
Механикалық релелерді үздіксіз пайдалану әсіресе жоғары жылдамдықтағы жұмыстан гөрі қарапайым электрлік коммутация маңыздырақ болатын жабдықта көрінеді.
Реле контроллердің шығыстарын қозғалтқыштармен, клапандармен, индикаторлармен, дабылдармен және басқа электрлік жүктемелермен байланыстыра алады.
Олар электронды контроллерлер мен далалық құрылғылар арасында аралық ауысу кезеңін қамтамасыз ете алады.
Реле көмекші тізбектерді басқара алады және басқару жүйесінің әртүрлі бөліктері арасындағы электрлік бөлуді қамтамасыз етеді.
Қолданыстағы машиналар реле негізіндегі басқару архитектурасын пайдалана алады, олар толығымен қайта жобаланбай, қызмет көрсету үшін практикалық болып қала береді.
Қатты күйдегі релелердің қолжетімділігінің артуы механикалық релелерді жойған жоқ. Оның орнына, екі технология жиі әртүрлі жұмыс талаптарына сәйкес таңдалады.
| Қарастыру | Электромагниттік реле | Қатты күйдегі реле |
|---|---|---|
| Ауыстыру механизмі | Механикалық контактілер | Жартылай өткізгіш құрылғылар |
| Физикалық контактілі тозу | Иә | Механикалық контактілі тозу жоқ |
| Электрлік оқшаулау | Релелік құрылым арқылы қол жетімді | Электрондық оқшаулау дизайны арқылы қол жетімді |
| Ауысу жылдамдығы | Жалпы орташа | Жалпы тезірек |
| Жылу мінез-құлқы | Негізінен контактілерге және жүктемеге байланысты | Жартылай өткізгіштің жылу диссипациясы маңызды болуы мүмкін |
| Ең қолайлы | Кәдімгі өнеркәсіптік коммутация | Жоғары жиілікті немесе жылдам электронды коммутация |
Ешбір түрі автоматты түрде әрбір қолданбаға сәйкес келмейді. Жүктеме сипаттамалары, коммутация жиілігі, оқшаулау талаптары, орнату шарттары және күтілетін қызмет мерзімі бірге қарастырылуы керек.
Өнеркәсіптік автоматтандыру әрқашан ең жаңа коммутация технологиясын қажет етпейді. Жабдық жиі біріктіруге, түсінуге, сынауға және ауыстыруға оңай құрамдастарды қажет етеді.
Электромагниттік реле көптеген басқару қолданбаларында осы талаптарды қанағаттандыруды жалғастыруда, өйткені оның жұмыс принципі қарапайым: орамды қуаттандыру, механикалық контактілер жүйесін жылжыту және тізбек күйін өзгерту.
Бұл қарапайымдылық сонымен қатар оның шектеулерін анықтауды жеңілдетеді. Контактілердің тозуы, доғаның пайда болуы, ауысу жиілігі, катушкалар қуаты және жүктеме сипаттамалары тізбекті жобалау кезінде бағалануы мүмкін.
Өнеркәсіптік басқару жүйелері PLC, сандық байланыс және электронды контроллерлерді қосуды жалғастыратындықтан, механикалық релелер физикалық контактілерді ауыстыру және тізбекті оқшаулау қажет болған жерде пайдалы болып қалады. YIJIA Industrial Electrical Co., Ltd релелерді, айнымалы ток контакторларын, түймелік қосқыштарды, сигнал шамдарын және ұқсас өнімдерді қоса, өнеркәсіптік басқару компоненттерін шығарады. Қазіргі заманғы басқару шкафтарында электромагниттік реленің тұрақты болуы практикалық инженерлік таңдауды көрсетеді: қолданба оқшауланған, конфигурацияланатын механикалық коммутацияны талап еткенде, әдеттегі реле қажетсіз күрделіліксіз қажетті тапсырманы орындай алады.
